همه چیز درباره پرشر سوییچ، بدون پیچیدگی
پرشر سوئیچ تدریجی بخش مهمی در سیستمهای کنترل فشار است که به جای تغییر ناگهانی وضعیت (ON/OFF)، عملکردی تدریجی دارد. برای همین خصوصیتاش، این پرشر سوییچ در بسیاری از حوزههای حساس، مانند سیستمهای هیدرولیکی، پنوماتیکی، و فرآیندهای صنعتی، کنترل دقیقتری روی فشار استفاده میشود.

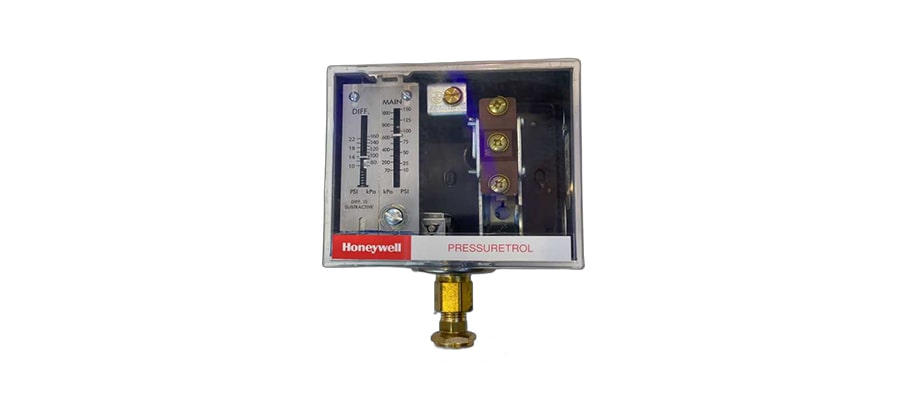

پرشر سوییچ تدریجی چیست؟
پرشر سوییچ تدریجی نوعی سوئیچ فشار است که بهجای تغییر حالت ناگهانی در یک نقطه خاص از فشار، بهصورت تدریجی و در بازهای مشخص تغییر وضعیت میدهد. حالا چرا اصلا این ویژگی مهمی است؟
در بسیاری از سیستمها، یک پرشر سوییچ معمولی که صرفاً بین حالتهای باز (OFF) و بسته (ON) تغییر وضعیت میدهد، میتواند باعث ایجاد شوک در سیستم شود. اما پرشر سوییچ تدریجی این تغییر را بهآرامی انجام میدهد که باعث بهبود عملکرد تجهیزات و کاهش استهلاک میشود.
تفاوت پرشر سوییچ تدریجی با سایر سوییچهای فشار
ویژگی |
پرشر سوییچ مکانیکی |
پرشر سوییچ الکترونیکی |
پرشر سوییچ تدریجی |
نوع عملکرد |
ON/OFF ناگهانی |
ON/OFF یا خروجی آنالوگ |
تغییر وضعیت تدریجی |
دقت تنظیم |
پایین |
بالا |
متوسط تا بالا |
حساسیت به تغییرات فشار |
کم |
زیاد |
متوسط |
مناسب برای سیستمهای حساس |
خیر |
بله |
بله |
قیمت |
ارزان |
گرانتر |
بینابین |

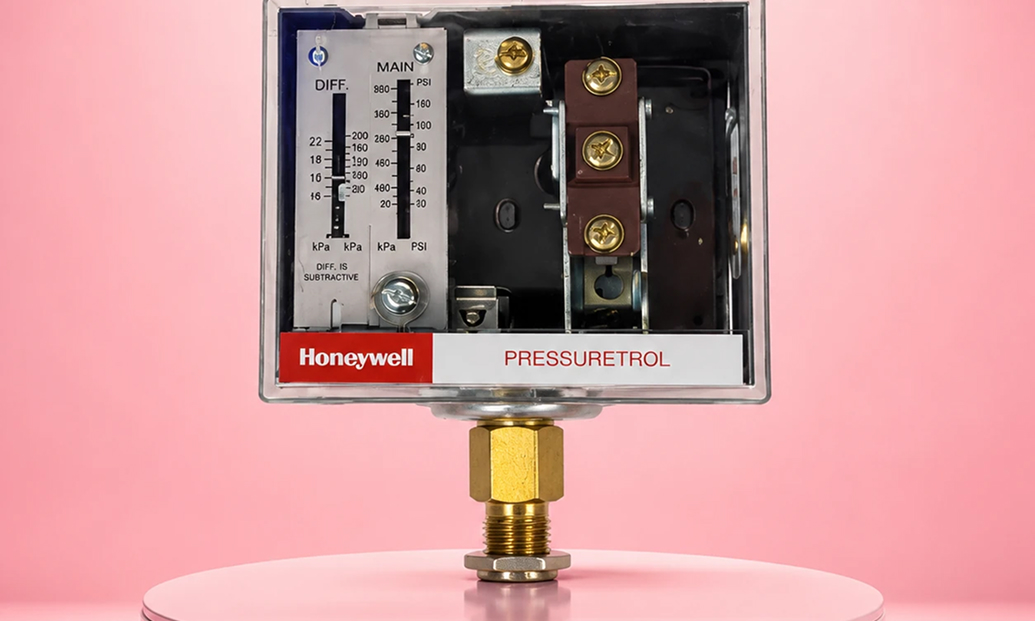

اجزای اصلی پرشر سوییچ تدریجی چیست؟
پرشر سوییچ تدریجی از اجزای مختلفی تشکیل شده که شناخت این اجزا میتواند به درک بهتر نحوه عملکرد دستگاه و همچنین عیبیابی آن کمک کند. در ادامه، هر یک از این اجزا را بهطور دقیقتر و کاملتر بررسی خواهیم کرد.
دیافراگم یا پیستون – حسگر اولیه فشار
یکی از مهمترین بخشهای پرشر سوییچ تدریجی، دیافراگم یا پیستون است که مسئول تشخیص فشار سیالی (مایع یا گاز) میباشد که به دستگاه وارد میشود.
دیافراگمها از مواد منعطف ساخته میشوند تا بتوانند به تغییرات فشار واکنش نشان دهند، مثل:
- لاستیکهای NBR و EPDM : مقاومت بالا در برابر روغنها و سیالات صنعتی
- سیلیکون: مناسب برای دماهای بالا و پایین
- فلزات انعطافپذیر (استیل ضدزنگ، مس، برنز): تحمل فشارهای بالا
نکته:
- دیافراگم در سیستمهای کمفشار (کمتر از ۱۰ بار) استفاده میشود.
- پیستون در فشارهای بالا کاربرد دارد، چراکه مقاومت مکانیکی بالاتری نسبت به دیافراگم دارد.
فنر متغیر – تنظیمکننده فشار
فنر در پرشر سوییچ تدریجی وظیفه تنظیم و انتقال نیروی ناشی از فشار سیال به مکانیزم داخلی را دارد.
ویژگیهای فنر در پرشر سوییچ تدریجی به شرح زیر هستند:
- قابلیت تنظیم
- جنس مقاوم
- عمر طولانی
برای تنظیم فشار در پرشر سوییچ تدریجی میتوانید مراحل زیر را طی کنید:
- چرخاندن پیچ تنظیم روی دستگاه باعث تغییر میزان فشردگی فنر میشود.
- اگر پیچ را در جهت ساعتگرد بچرخانید، حساسیت افزایش یافته و پرشر سوییچ در فشار بالاتری فعال میشود.
- اگر پیچ را در خلاف جهت ساعتگرد بچرخانید، فشار فعالسازی کاهش مییابد.
اهرم و مکانیزم داخلی – انتقال نیرو
در داخل پرشر سوییچ تدریجی، یک اهرم مکانیکی وجود دارد که نیروی وارد شده از دیافراگم یا پیستون را به کنتاکتهای الکتریکی منتقل میکند.
چگونه مکانیزم داخلی باعث عملکرد تدریجی میشود؟
- برخلاف پرشر سوییچهای معمولی که تنها دو وضعیت روشن (ON) و خاموش (OFF) دارند، در مدلهای تدریجی این تغییر بهآرامی و در چندین مرحله انجام میشود.
- یک مکانیزم دندهای یا هیدرولیکی میتواند فشار را بهصورت تدریجی به اهرم منتقل کند.
- در برخی مدلها از سنسورهای نیمههادی و تقویتکنندههای سیگنال برای ایجاد تغییرات نرمتر استفاده میشود.
کنتاکتهای الکتریکی با حساسیت بالا
کنتاکتهای الکتریکی در پرشر سوییچ تدریجی یکی از مهمترین اجزای آن هستند، زیرا تغییر وضعیت آنها باعث کنترل جریان در مدارهای الکتریکی میشود.
جنس مقاوم، مقاومت در برابر جرقه و پشتیبانی از جریانهای مختلف یک سری از ویژگیهای کنتاکتهای پرشر سوییچ تدریجی هستند.
ترمینالهای اتصال به مدار کنترلی
پرشر سوییچ تدریجی دارای ترمینالهایی است که به مدارهای کنترلی متصل میشوند. این اتصالات بسته به نوع پرشر سوییچ ممکن است:
- ترمینالهای پیچدار برای سیمکشی مستقیم
- اتصالات فیشی یا سوکتدار برای نصب سریع
- درگاههای ارتباطی دیجیتال در مدلهای الکترونیکی
نحوه عملکرد پرشر سوییچ تدریجی
درک عملکرد پرشر سوییچ تدریجی برای استفاده صحیح از آن در سیستمهای صنعتی بسیار مهم است. در ادامه مراحل عملکرد این سوییچ را بررسی میکنیم.
اعمال فشار اولیه – شروع فرآیند
وقتی که سیال (هوا، آب، روغن، گاز) وارد پرشر سوییچ میشود، اولین قطعهای که با این فشار مواجه میشود، دیافراگم یا پیستون است.
- فشار سیال، دیافراگم را به داخل فشار میدهد.
- این حرکت باعث فشرده شدن فنر داخلی پرشر سوییچ میشود.
آغاز تغییر وضعیت – حرکت تدریجی مکانیزم
در مرحله دوم فشار بهآرامی افزایش پیدا میکند و نیروی وارد شده به فنر نیز کمکم بیشتر میشود. سپس مکانیزم داخلی بهآرامی حرکت میکند و شروع به تغییر وضعیت کنتاکتهای الکتریکی میکند.
انتقال به وضعیت جدید – خروجی تدریجی
هنگامی که فشار به مقدار مشخصی میرسد، پرشر سوییچ تدریجی وضعیت خود را تغییر میدهد. اما این تغییر، یک تغییر ناگهانی از OFF به ON نیست!
تغییرات در پرشر سوییچ تدریجی بدین گونه است که ابتدا: در بازهای از فشار، مقدار جریان الکتریکی بهآرامی افزایش یا کاهش مییابد. این ویژگی باعث کاهش شوکهای مکانیکی و الکتریکی در سیستم میشود.
کاربردهای رایج پرشر سوییچ تدریجی
در این قسمت میخواهیم یک سری از مهمترین کاربردهای پرشر سوییچ تدریجی را بررسی کنیم:
سیستمهای هیدرولیکی
- کنترل دقیق پمپهای فشار قوی
- جلوگیری از شوک ناگهانی در شیرهای کنترلی
سیستمهای پنوماتیکی
- کنترل فشار در کمپرسورهای صنعتی
- مدیریت جریان هوا در سیستمهای خودکار
صنایع خودروسازی
- کنترل فشار در سیستمهای ترمز و تعلیق بادی
- استفاده در تنظیم فشار سوخت در خودروهای مدرن
تجهیزات پزشکی
- تنظیم فشار در دستگاههای اکسیژنساز و ونتیلاتور
- کنترل فشار در سیستمهای تزریق دارو
نیروگاهها و سیستمهای بخار
- نظارت بر فشار بویلرها
- جلوگیری از نوسانات ناگهانی در خطوط بخار
مزایا و معایب پرشر سوییچهای تدریجی چیست؟
مزایا پرشر سوییچهای تدریجی به شرح زیر است:
- کاهش استهلاک تجهیزات
- جلوگیری از نوسانات ناگهانی فشار
- افزایش عمر مفید سیستمهای کنترلی
- دقت بیشتر نسبت به سوییچهای مکانیکی
معایب پرشر سوییچهای تدریجی را نیز میتوانید در لیست زیر مطالعه کنید:
- هزینه بالاتر نسبت به مدلهای مکانیکی
- پیچیدگی بیشتر در تنظیم اولیه
- نیاز به کالیبراسیون دورهای
نحوه انتخاب بهترین پرشر سوییچ تدریجی
انتخاب پرشر سوییچ تدریجی مناسب برای یک سیستم، در عملکرد ایمن و کارآمد آن خیلی مهم است. این انتخاب باید بر اساس نوع کاربرد، شرایط محیطی، فشار کاری، نوع سیال، و مشخصات الکتریکی انجام شود. اگر انتخاب بهدرستی صورت نگیرد، مشکلاتی مانند عدم دقت در عملکرد، خرابی زودرس، و افزایش هزینههای تعمیر و نگهداری به وجود میآید. فاکتورهای انتخاب یک پرشر سوییچ تدریجی؟ برای گرفتن پاسخ این سوال این بخش را با دقت مطالعه کنید:
محدوده فشار کاری – اطمینان از عملکرد صحیح در شرایط واقعی
محدوده فشار کاری (Pressure Range) یکی از اولین عواملی است که باید در انتخاب پرشر سوییچ تدریجی در نظر بگیرید. هر سوییچ برای یک بازه مشخص از فشار طراحی شده است و اگر فشاری که به دستگاه وارد میشود بیشتر یا کمتر از این محدوده باشد، عملکرد آن دچار مشکل خواهد شد.
برای انتخاب محدوده فشار مناسب نکات زیر را رعایت کنید:
- فشار کاری سیستم خود را مشخص کنید (مثلاً ۵ تا ۸ بار برای یک کمپرسور هوای فشرده).
- پرشر سوییچی را انتخاب کنید که محدوده عملکرد آن ۴۰ تا ۶۰ درصد بزرگتر از فشار معمول سیستم باشد.
- این کار باعث افزایش عمر مفید دستگاه و جلوگیری از خرابی ناشی از اعمال فشار بیش از حد میشود.
اگر سیستم شما در محدوده ۱۰ تا ۲۰ بار کار میکند، پرشر سوییچی انتخاب کنید که محدوده آن حداقل ۵ تا ۲۵ بار باشد تا از دقت و دوام بهتری برخوردار شود.
نوع سیال – بررسی سازگاری پرشر سوییچ با محیط کاری
همه پرشر سوییچها برای تمام سیالات مناسب نیستند. نوع سیال (مایع یا گاز) و ویژگیهای شیمیایی آن بر روی انتخاب جنس قطعات داخلی پرشر سوییچ تأثیر میگذارد. اگر جنس قطعات با سیال ناسازگار باشد، دستگاه دچار خوردگی، نشت و کاهش دقت در عملکرد میشود.
چگونه پرشر سوییچ مناسب نوع سیال را انتخاب کنیم؟
- رای مایعات خورنده (مثل اسیدها و مواد شیمیایی) → پرشر سوییچ با دیافراگم تفلونی یا استیل ضدزنگ مناسبتر است.
- برای روغنهای صنعتی و هیدرولیک → مدلهایی با دیافراگم لاستیکی NBR یا EPDM بهترین عملکرد را دارند.
- برای گازها (مانند هوا، نیتروژن یا اکسیژن) → پرشر سوییچهایی با دیافراگمهای فلزی یا سیلیکونی پیشنهاد میشود.
دمای عملیاتی – مقاومت در برابر شرایط محیطی سخت
پرشر سوییچها در محیطهای صنعتی با دماهای متغیر کار میکنند. این دما از سرمای شدید در فریزرهای صنعتی تا گرمای زیاد در سیستمهای حرارتی متغیر است. اگر پرشر سوییچ برای این شرایط دمایی طراحی نشده باشد، ممکن است عملکرد آن مختل شود.
برای انتخاب یک پرشر سوییچ مناسب از نظر دمایی، باید محدوده دمای عملیاتی دستگاه را بررسی کرد. اگر دستگاه در محیطهای خیلی گرم (بیش از ۸۰ درجه سانتیگراد) نصب میشود، بهتر است مدلهایی با دیافراگم فلزی یا سیلیکونی مقاوم به حرارت استفاده شود.
برای محیطهای خیلی سرد (کمتر از -۲۰ درجه سانتیگراد)، توصیه میشود از پرشر سوییچهایی با دیافراگم انعطافپذیر از جنس EPDM یا سیلیکون استفاده کنید.
در دماهای معمولی (۰ تا ۷۰ درجه سانتیگراد)، اغلب مدلهای استاندارد بهخوبی کار میکنند و نیازی به مدلهای خاص نخواهد بود.
نوع خروجی الکتریکی – انتخاب مناسب برای سیستم کنترلی
پرشر سوییچ تدریجی بسته به نوع کاربرد، میتواند چندین نوع خروجی الکتریکی داشته باشد. انتخاب نوع خروجی بستگی به نوع مدار کنترلی و سطح دقت موردنیاز در تنظیم فشار دارد.
یکی از رایجترین انواع خروجی، خروجی ON/OFF (دیجیتال) است. این مدل دارای کنتاکتهای NO (Normally Open) یا NC (Normally Closed) است و زمانی که فشار به مقدار تعیینشده برسد، تغییر وضعیت میدهد.
نوع دیگر خروجی آنالوگ است که بهصورت ۴ تا ۲۰ میلیآمپر یا ۰ تا ۱۰ ولت ارائه میشود. این مدلها دقت بالاتری دارند و میتوانند فشار را بهصورت پیوسته و متغیر اندازهگیری کرده و به سیستمهای کنترلی مانند PLC یا نمایشگرهای دیجیتال ارسال کنند.
میزان تحمل جریان و ولتاژ – جلوگیری از آسیب به تجهیزات الکتریکی
میزان جریان و ولتاژ مناسب برای پرشر سوییچ یکی دیگر از فاکتورهای انتخاب درست این ابزار است. اگر میزان جریان و ولتاژ متناسب با سیستم کنترلی نباشد، ممکن است باعث بروز مشکلاتی مانند:
- خرابی زودهنگام کنتاکتها به دلیل عبور جریان بیش از حد
- جرقه زدن و سوختن مدار داخلی پرشر سوییچ
- عملکرد نامناسب و عدم پاسخگویی صحیح دستگاه
برای انتخاب صحیح پرشر سوییچ از نظر مشخصات الکتریکی، اگر مدار شما با برق ۲۲۰ ولت کار میکند، بهتر است پرشر سوییچی با تحمل ولتاژ حداقل ۲۵۰ ولت انتخاب شود.
مشکلات رایج و راهحلهای آن
مشکل | علت احتمالی | راهحل |
عملکرد نامناسب | فشار تنظیمشده نادرست است | تنظیم مجدد Setpoint |
نشت سیال | خرابی دیافراگم |
تعویض دیافراگم |
تغییر وضعیت ناگهانی | خرابی فنر یا سنسور | بررسی و تعویض قطعات داخلی |
نویز در خروجی |
اتصال نادرست الکتریکی | بررسی سیمکشی و ارتینگ |
جمعبندی
پرشر سوییچ تدریجی یک راهکار کارآمد برای کنترل نرم فشار در سیستمهای حساس است. برخلاف پرشر سوییچهای مکانیکی که عملکرد ناگهانی دارند، این مدلها بهصورت تدریجی تغییر وضعیت میدهند و استهلاک را پایین میآورند.
